Modul 6 – Lid
Im Ordner Modul 6 – Lid befinden sich 5 Dateien.
Ihr könnt alle Teile auf einer Druckplatte platzieren und zwei mal ausdrucken.
| 3D Teile | Fülldichte | Anzahl | Wandlinien | Stützen |
|---|---|---|---|---|
| 6A lid Type 1 | 20 % | 2 | 2 | keine |
| 6B lid Type 2 | 20 % | 2 | 2 | keine |
| 6C connecting rod | 20 % | 4 | 2 | keine |
| 6D dovetail joint | 20 % | 4 | 2 | keine |
| 6E LED holder | 20 % | 2 | 2 | keine |
Anleitung zur Platzierung der Druckteile:

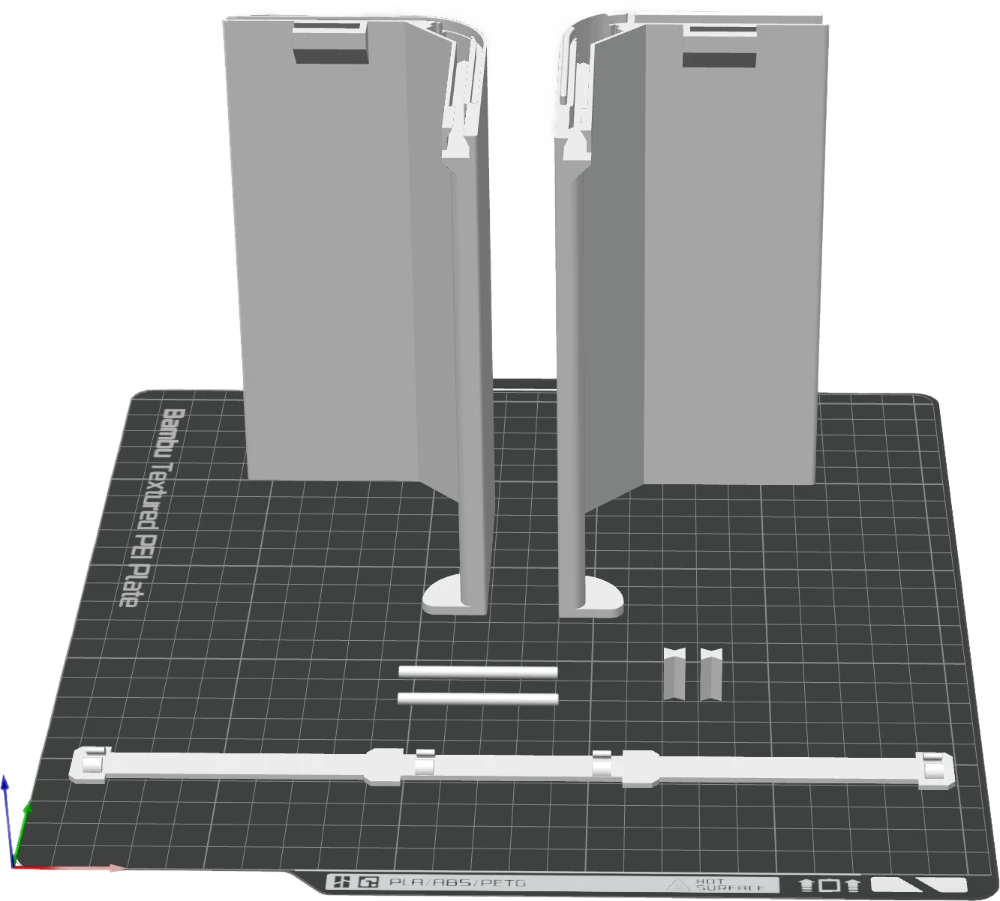

Stellt sicher, dass ihr Lid Type 1 und Lid Type 2 wie auf dem Bild gezeigt positioniert. Dadurch werden für diesen Druck keine Stützen benötigt.
Das Dovetail Joint sollte hochkant ausgerichtet werden, während beim LED Holder die Laschen nach oben zeigen müssen. Die beiden Connecting Rods sind mit der abgeflachten Seite auf dem Druckbett zu platzieren.
Zur besseren Orientierung könnt ihr die Platzierung der Teile im Foto als Referenz verwenden. Mit einem klick auf das Foto könnt ihr euch eine vergrösserte Darstellung anzeigen lassen.
