1) Modul 5 – Zusammen bauen

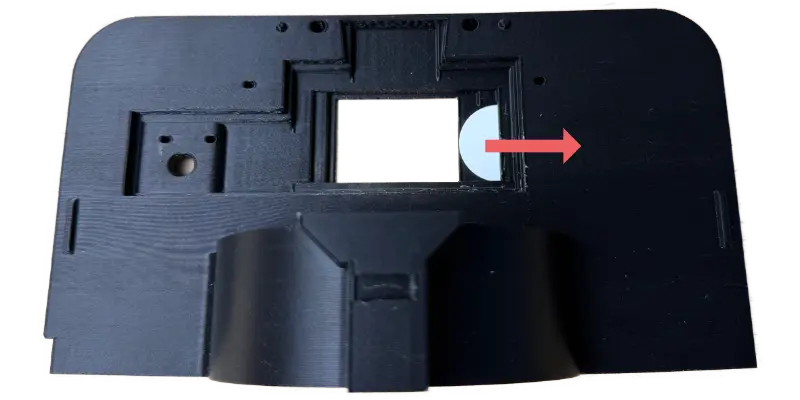

NFC - Chip einsetzen
Als ersten Schritt bei Deinem CocktailCrafter-Abenteuer musst Du den NFC-Chip in das Bauteil 5B einsetzen. Schiebe den Chip dabei vollständig in den dafür vorgesehenen Schlitz, bis er den Anschlag erreicht hat und fast bündig mit dem Bauteil abschließt.

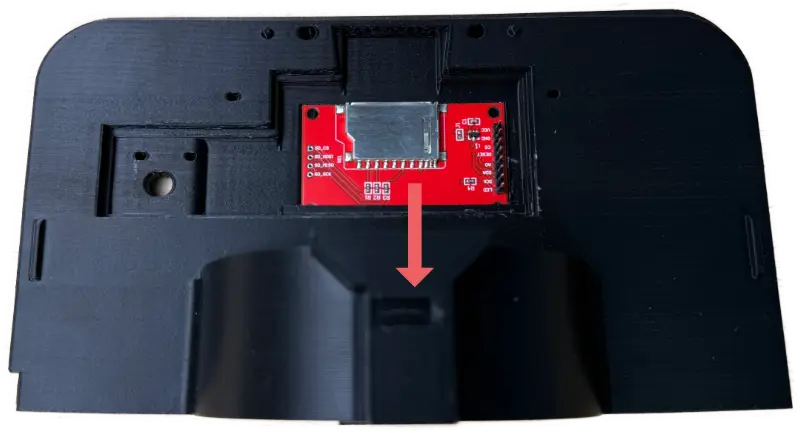

Bildschirm einsetzen
Als nächstes setzt Du den Bildschirm in das Bauteil 5B ein. Stecke ihn dafür von oben in den unteren Schlitz und drücke ihn anschließend vorsichtig in die vorgesehene Form, bis er einrastet oder fest sitzt.
Encoder anschließen und einbauen

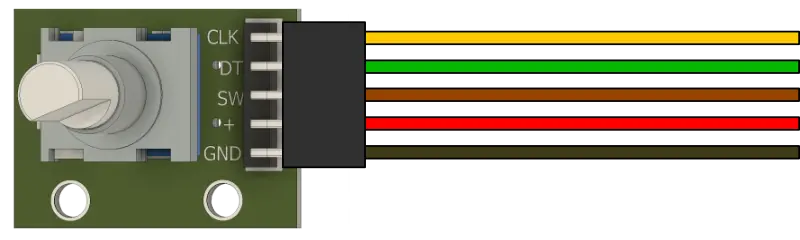

Als nächsten Schritt nimmst Du das 5-polige Kabel und schließt es am Encoder an. Achte dabei unbedingt auf die korrekte Polung: Die schwarze Ader gehört an den Anschluss GND, gefolgt von der roten Ader an den Anschluss +(Plus).

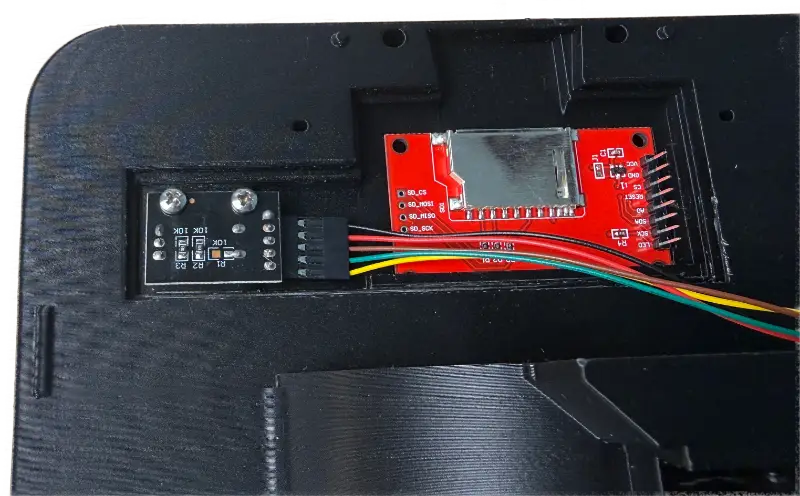

Nun setzt Du den Encoder KY-040 auf das Bauteil 5B auf. Befestige ihn mit zwei 10 mm langen Fixierschrauben.
Wichtig: Ziehe die Schrauben nicht zu fest an. Der Encoder muss plan und flach auf dem Bauteil aufliegen und darf durch das Verschrauben nicht schräg werden.
Nun kannst Du die Encoder-Kappe von vorne auf den Encoder aufstecken. Hierfür ist etwas Druck erforderlich.

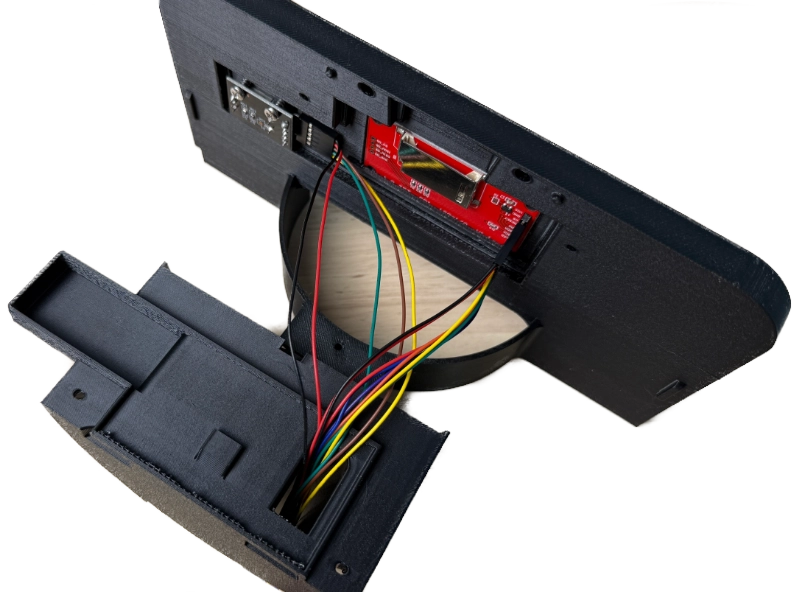

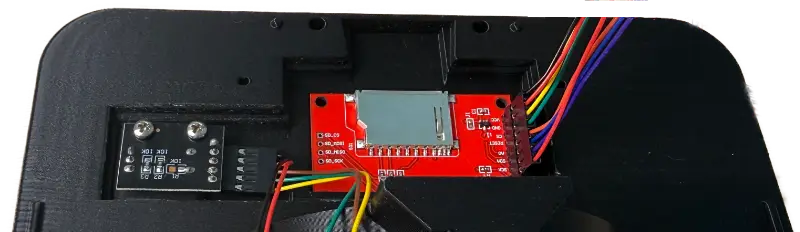

Kabeln durch das Bauteil 5C versorgen
Nun nimmst Du das Monitorkabel und schließt es am Monitor an. Achte auch hier wieder darauf, dass Du das Kabel richtig herum einsteckst. Die schwarze Ader gehört dabei an den oberen GND-Anschluss (Ground) des Monitors. Danach führst Du beide Kabel (das Encoder- und das Monitorkabel) durch das Bauteil 5C.

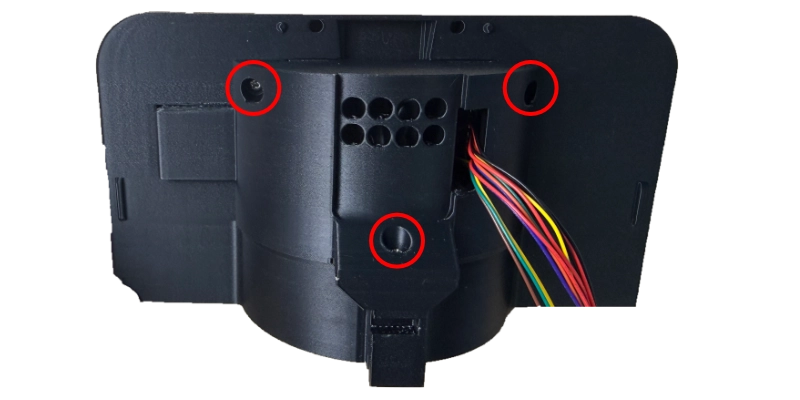

5C mit 5B verbinden
Wichtig: Sei beim Zusammenfügen vorsichtig und achte darauf, dass Du die Kabel nicht einklemmst oder beschädigst.
Schläuche in 5C einsetzen

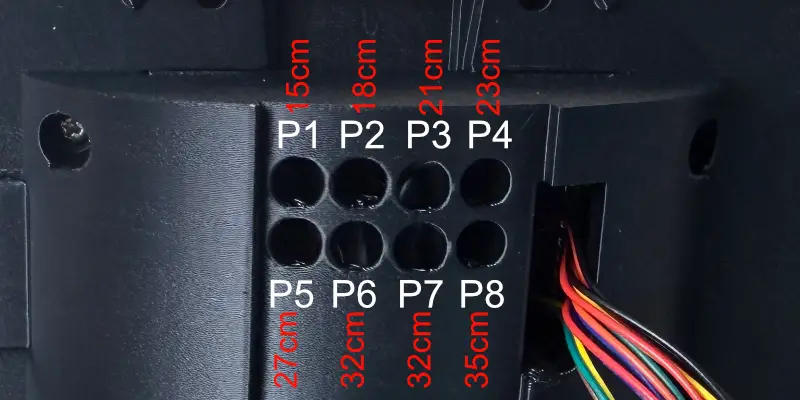

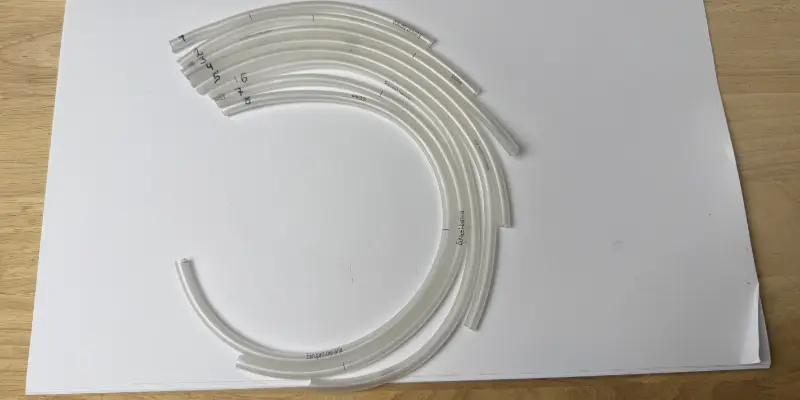

Nun benötigst du acht Schläuche. Schneide diese bitte in den folgenden Längen der Reihe nach zu:
P1) 15 cm
P2) 18 cm
P3) 21 cm
P4) 23 cm
P5) 27 cm
P6) 32 cm
P7) 32 cm
P8) 35 cm

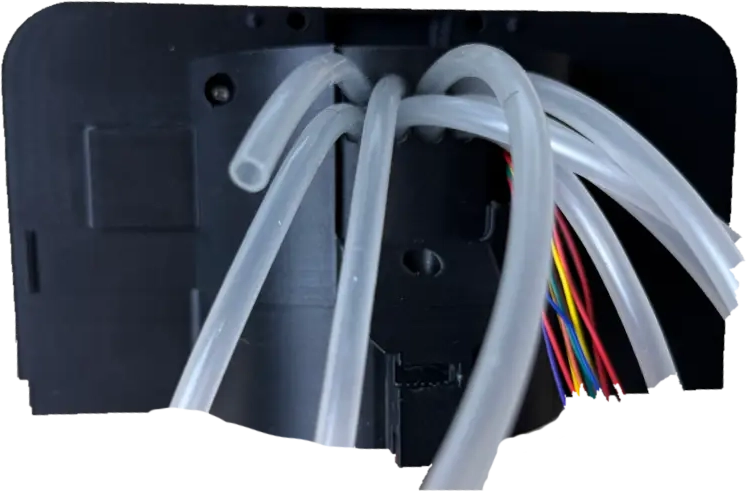

Nun wird jeder Schlauch in das dafür vorgesehene Loch gesteckt. Schiebe den Schlauch durch, bis er auf der anderen Seite etwa 5 bis 10 mm herausragt.
Wichtig: Achte darauf, dass alle Schläuche gleich weit aus der Öffnung herausstehen, um ein sauberes Erscheinungsbild zu gewährleisten.

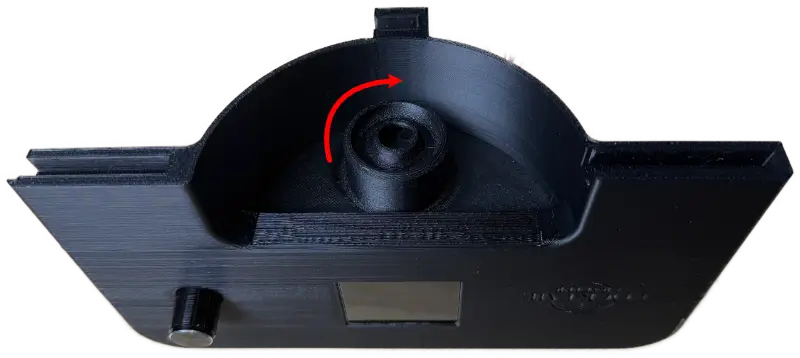

5A - Düse montieren
Als letzten Schritt zur Fertigstellung des Moduls 5 wird nun die Düse montiert. Setze die Düse an und drehe sie nach rechts, bis sie hörbar einrastet.
Geschafft, der erste Teil ist fertig.
