2) Pumpen und CenterModul

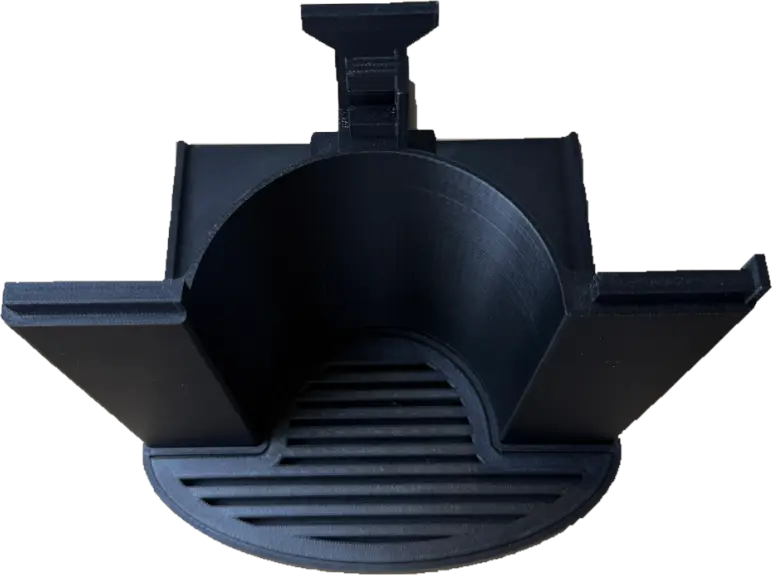

Modul 3 - Vorderteil fertig stellen

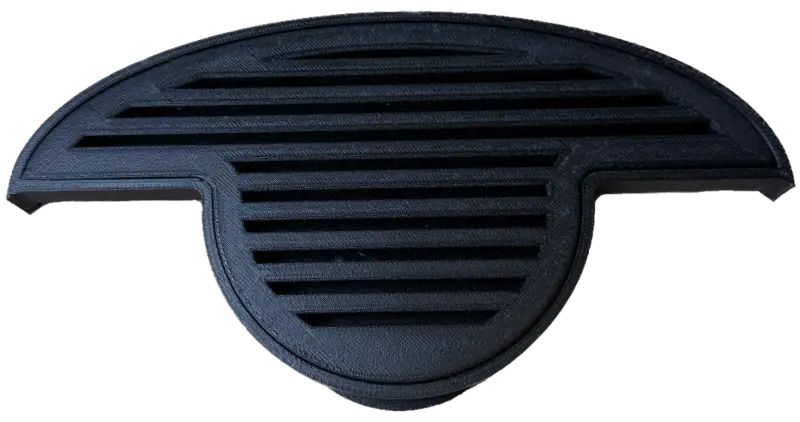

Nun nimmst Du alle Teile des Moduls 3 (3A, 3B und 3C). Beginne damit, das Bauteil 3B (das Gitter) in das Bauteil 3A (die Tropfwanne) zu legen.
Nun wird die Auffangwanne (Bauteil 3A mit 3B) in das Bauteil 3C geschoben.
Tipp: Drehe das Modul 3C am besten auf den Kopf, um die Führungsschiene für die Wanne besser sehen zu können.

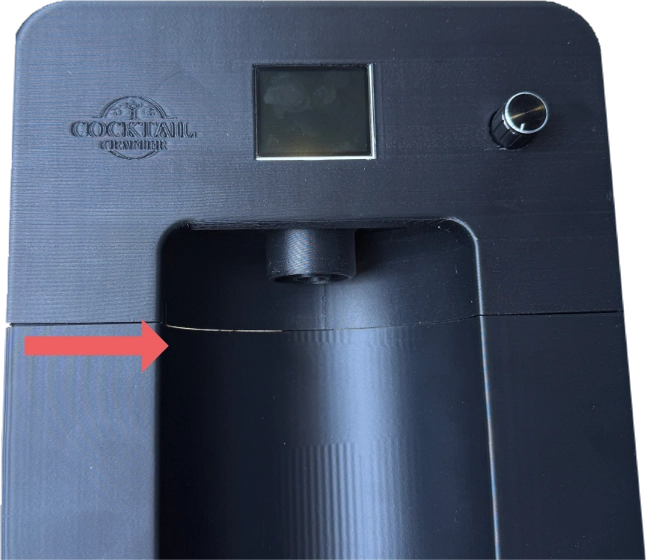

Nun schiebst Du das fertiggestellte Modul 5 von rechts nach links auf das Modul 3. Schiebe es so weit, bis beide Seiten bündig miteinander abschließen.

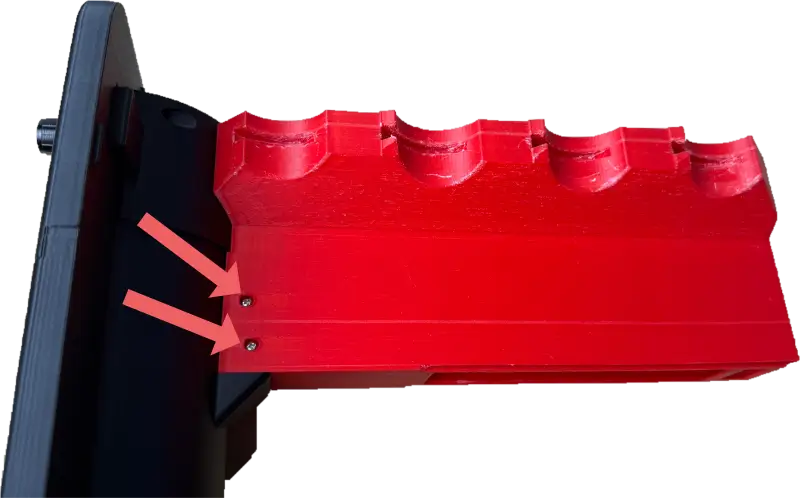

Center Modul an das Vorderteil verschrauben.
Nun nimmst Du das Center Modul 2A und steckst es auf die Frontblende. Verschraube es anschließend mit zwei 20 mm langen Schrauben.

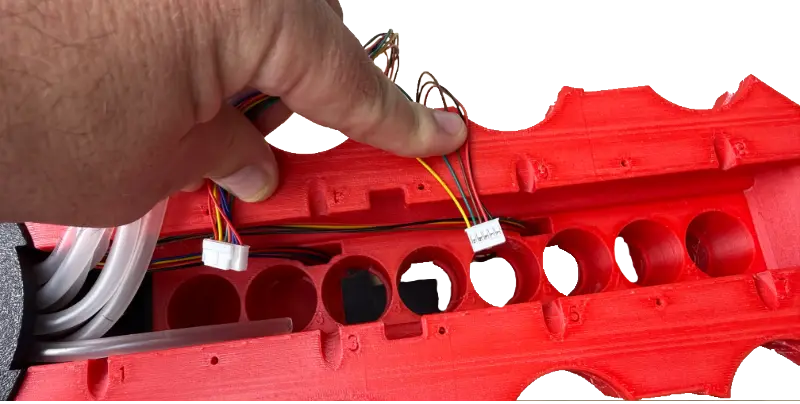

Kabel durch das Center Modul führen
Führe nun das Monitor- und das Encoder-Kabel durch die dafür vorgesehenen Schlitze durch das Center Modul (2A).
Pumpen vorbereiten und setzen

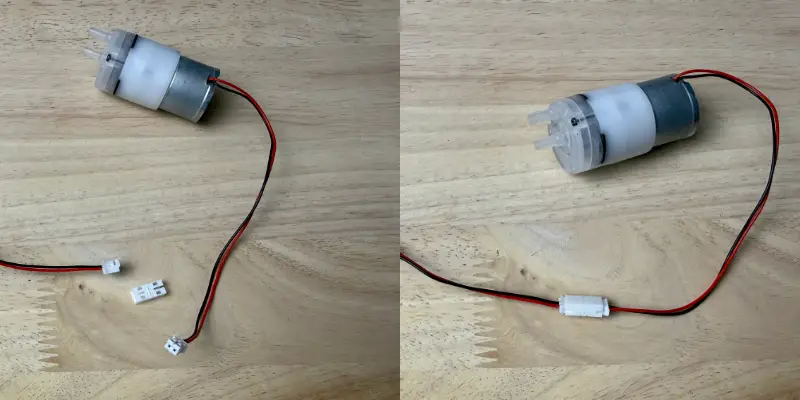

Nun verbindest Du alle acht Pumpen mit den dafür vorgesehenen Pumpen-Verlängerungskabeln. Verwende dazu jeweils das Verbindungsstück.

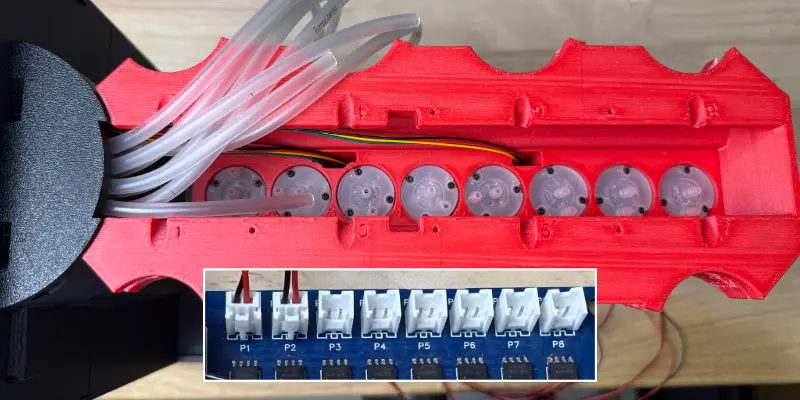

Nun setzt Du alle acht Pumpen in die dafür vorgesehenen runden Schächte, sodass sie bündig sitzen.
Tipp zum Einbau: Falls die Pumpen schwergängig sind, versuche, sie mit Drehbewegungen und etwas Druck in den Schacht zu versenken.
Verkabelung: Um die Anordnung nicht zu verwechseln, stecke die Kabel direkt auf die Platine, sobald die Pumpe sitzt. Die korrekte Pumpennummer ist sowohl auf dem Center Modul als auch auf der Leiterplatte aufgedruckt.
Vor dem Aufstecken: Wenn ein Schlauch etwas zu lang ist, kürze ihn bitte, bevor Du ihn auf die Mitte der Pumpe steckst.
Nun werden die Schläuche, die aus dem Modul 5 kommen, nacheinander in die Mitte der Pumpen gesteckt.
Die Position ergibt sich aus den Längen der Schläuche:
Der kürzeste Schlauch (15 cm) wird auf die Pumpe 1 gesteckt.
Der längste Schlauch (35 cm) wird auf die Pumpe 8 gesteckt.
Wichtig: Stelle sicher, dass jeder Schlauch fest und ordentlich auf der Pumpe sitzt und nicht herunterrutschen kann.
Center Modul verkabeln und schließen

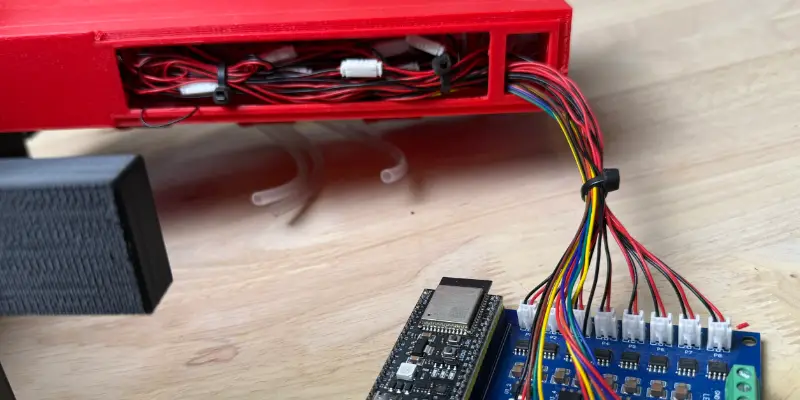

Führe alle Kabel durch die dafür vorgesehene Öffnung im Center Modul (2A).
Schließe die Kabel entsprechend der Markierungen an die Leiterplatte an (falls nicht schon geschehen).
Verwende drei Kabelbinder, um die Kabel zu bündeln und ordentlich in dem Center Modul zu verstauen.

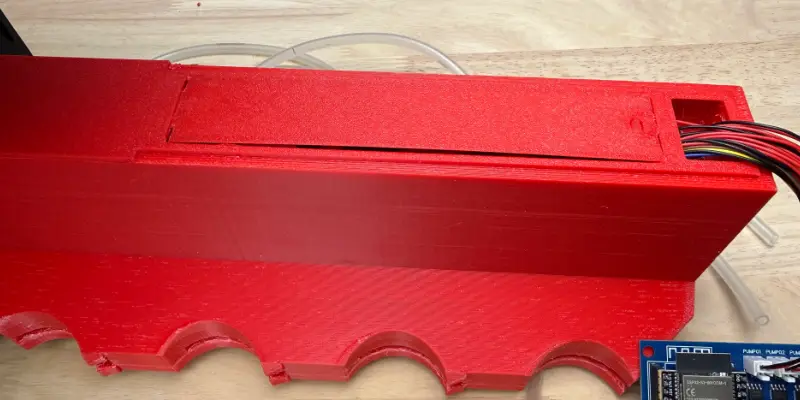

Setze den Deckel (2B) auf das Center Modul, sodass die gesamte Verkabelung sauber verdeckt ist.
Zweites Schlauch-Set zuschneiden und montieren

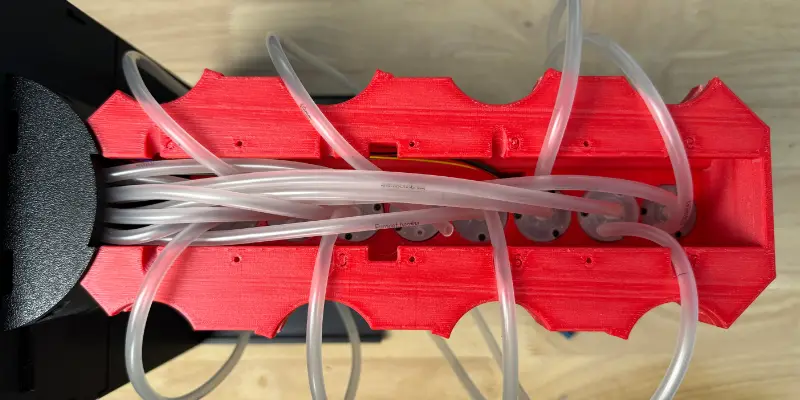

Nun schneidest Du das zweite Set der Schläuche für die Pumpen zu und steckst es auf die jeweilige Pumpe auf die zweite äußere Nase der Pumpe.

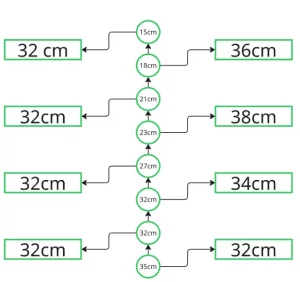

Zuschneiden: Orientiere Dich an den folgenden Längen:
P1: P2: P3: P4:
P5: P6: P7: P8:
Verlegung: Achte darauf, dass Du keinen der Schläuche knickst und führe ihn in der Einkerbung des Center Moduls heraus.
